Línea automática de moldeo por fundición de matraces de alta presión

Línea de moldeo automático de presión estática de arena verde

Detalles de producto:

La técnica de moldeo a presión estática se refiere al flujo de aire con tecnología hidráulica de compactación por compresión multipistón, de acuerdo con la dificultad de la compactación, puede elegir solo compactación hidráulica por compresión multipistón o flujo de aire y compactación hidráulica multipistón suqeeze.

La presión estática tiene las siguientes ventajas.

1. Alta capacidad de compactación de arena, rígida ymolde denso, apto para la fabricación de piezas fundidas complejas.

2. Estabilidad dimensional y mejor rugosidad superficial.

3. Alta eficiencia de moldeo.

4.Placa de molde con alta tasa de utilización.

5.Buenas condiciones de trabajo y ahorro de mano de obra,

La máquina de moldeo automático de presión estática con separación horizontal es uno de los principales productos con derechos de propiedad intelectual independientes de Weifang Kailong.Es adecuado para la producción de bloques de cilindros de motores, carcasas de volantes, tambores de frenos, cubos de ruedas y otras fundiciones de hierro gris, hierro dúctil y acero adecuadas para el tamaño de la caja de arena.

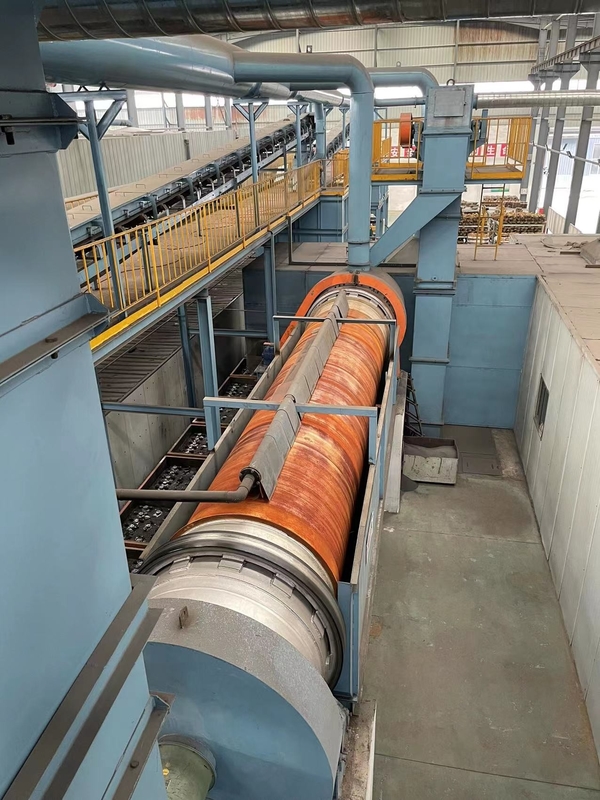

Toda la línea cuenta con más de 30 juegos de maquinaria, control eléctrico, equipo hidráulico y caja de arena, carro pallent.Incluye la caída de arena, la división de cajas, la limpieza de la superficie de la caja y de la cavidad interna, el modelado, el torneado, el fresado de compuertas, el fresado de orificios de gas, el cierre de cajas, el ajuste de ganchos de cajas, el enfriamiento de fundición y otros procesos.La línea de moldeado se divide en cinco secciones de caída de arena, modelado, ajuste de núcleo, vertido y enfriamiento.Y tiene manual, una sola máquina automática, automática, sin moldeo, sin arena, sin arena, sin soplado, soplado de arena + soplado de compactación, selección de canales de enfriamiento y otros sistemas de trabajo.

Diseño único de prensa multiram
Para facilitar el mantenimiento y el libre acceso a los cilindros hidráulicos, las máquinas de moldeo por compresión de arena verde con flujo de aire utilizan un diseño exclusivo del cabezal de compresión de cilindros múltiples, que fija los cilindros hidráulicos a una placa de acero maquinada gruesa.En caso de mantenimiento necesario, la soldadura estándar puede reparar esta placa de acero base;y los cilindros se pueden cambiar fácil e individualmente.

A. Proceso de máquina de moldeo

1. El matraz vacío se indexa en la estación de moldeo de la máquina de moldeo
2. Los refuerzos de patrón giran o se trasladan
3. El cilindro de elevación se eleva y el encofrado, el cajón de arena y el marco de pre-arena se elevan
4. Adición cuantitativa de arena
5. Mueva el balde de arena hacia afuera mientras mueve los contactos múltiples hacia adentro y limpie la superficie superior del marco de prelijado
6. El cilindro de elevación vuelve a subir hasta quedar apretado
7. Precompactación y compactación con aire
8. El cilindro de elevación se cae durante el tiro


B. Máquina de rotación

1. Máquina rotativa en la sección de moldeo
Gire la caja de arena 180 grados para que la junta del molde quede hacia arriba.

2. Máquina de rotación en la sección de ajuste de núcleo
Gire la caja de arena 180 grados antes de cerrar el matraz.máquina

Que consiste en

Bloques de rodillos ajustables con rodillos pesados ​​y endurecidos que funcionan con cojinetes de bolas

C. Dispositivo de perforación de compuerta descendente

Se utiliza para fresar la puerta o el contrahuella en el punto especificado de la cubierta


Que consiste en

1. Motor hidráulico o motor para rotar
2. Servomotor reductor y servocontrolador, engranaje y cremallera para dirección X/Y
3. Mecanismo de guía de línea recta
4. Herramienta reemplazable de metal de alta dureza.
5. Portaherramientas de corte
6. Cilindro de elevación hidráulica
7. Sistema de válvulas y sistema de control eléctrico.

D. Dispositivo de perforación de orificios de ventilación

Se utiliza para perforar agujeros en moldes de arena después de la compactación.

Que consiste en

1. Motor hidráulico o motor para rotar
2. Servomotor reductor y servocontrolador, engranaje y cremallera para dirección X/Y
3. Mecanismo de guía de línea recta
4. Herramienta reemplazable de metal de alta dureza.
5. Portaherramientas de corte
6. Cilindro de elevación hidráulica
7. Sistema de válvulas y sistema de control eléctrico.


E. Dispositivo de separación de matraces

Transfiera el matraz a la paleta para cerrar el matraz.

Que consiste en

1. Dispositivo de guía
2. Dispositivo de elevación
3. Dispositivo de posicionamiento del matraz
4. Dispositivo de cierre de abrazadera de matraz
5. Sistema de válvulas y sistema de control eléctrico.

F máquina de colada

Adecuado para la producción de fundiciones de hierro gris y hierro dúctil en la línea de producción de moldeo (incluidas las líneas de caja y sin caja)

una.Cambio de cuchara: grúa o carretilla elevadora
b.Capacidad de fundición: 1000 kg-2500 kg
C.Tasa de vertido: 15-22 kg/seg.

Que consiste en

1. Bolsa de fundición en forma de abanico
2. Mecanismo de inclinación servo
3. Movimiento longitudinal y horizontal del vehículo y del sistema de vías.
4. Sistema de control y operación
5. Sistema seguro
6. Unidad de cable
7. Sistema de incubación

G Transporte de vagones y sistema ferroviario

Se utiliza para el transporte de moldes de arena y paletas en la sección de moldeo y la sección de enfriamiento.

Que consiste en

1. Dispositivo de marcha de engranajes y cremalleras accionado por motorreductor con freno de parada
2. Tren ligero de 22 kg/m
3. Carro de transición con 4 ruedas móviles, ruedas guía y acero cuadrado templado
4. Dispositivo de límite para carro de transferencia
5. Dispositivo hidráulico de indexación y amortiguación controlado por válvula proporcional
6. Cadena de arrastre
7. Sistema de válvulas y sistema de control eléctrico.

H. Máquina perforadora

Para troquelar el molde de la mufla, operando desde arriba, diseñado como dispositivo de extracción

Que consiste en

1. Dispositivo de elevación
2. Unidad de conducción de viaje
3. Cilindro de elevación y punzonado de matraces
4. Mecanismo de transporte con rodillo endurecido
5. Marco de apoyo
6. Sistema de válvulas y sistema de control eléctrico.

I. Máquina separadora de matraces

Para levantar los frascos vacíos del carro de transferencia, separar la tapa y el arrastre, colocar la tapa y el arrastre en el transportador de rodillos y continuar el transporte a través de la línea de moldeo

Que consiste en

1. Dispositivo de elevación
2. Dispositivo de guía
3. Dispositivo de localización para matraz
4. Dispositivo de liberación
5. Sistema de válvulas y sistema de control eléctrico.

G. Dispositivo de limpieza de paletas

Para limpiar las superficies superiores de los palets de arena de moldeo residual

Que consiste en

1. Marco
2. Cuchilla ajustable
3. Guía deslizante para mesa de rodillos pesados ​​con rodamiento de bolas
4. Cepillo llorón con raspador frontal ajustable y capaz de balancearse hacia arriba y hacia abajo

K. Dispositivo de limpieza de paredes internas

Raspe la arena residual en la pared interior de la caja de arena para evitar que la arena se caiga durante el moldeado.

Que consiste en

1. Marco
2. Resorte de torsión ROSTA de Suiza.
3. Raspador ajustable
4. Dispositivo de guía
5. Dispositivo de elevación
6. Sistema de válvulas y sistema de control eléctrico.

I. Transportador de rodillos, varilla de indexación, varilla de amortiguación

Para transportar matraces uno por uno en la pista de rodadura, un paso de caja de arena a la vez;Para hacer que una caja de arena se detenga lentamente para la construcción Amortiguación de arena de la mesa rodante

Que consiste en

1. Sistema de suministro de energía hidráulica del cilindro de aceite con presión
2. Rodillo guía y de apoyo

M. Mecanismo de posicionamiento

fijación del palé al final de la línea transportadora de fundición

Que consiste en

1. Placa base reubicable
2. Plato giratorio hidráulico
3. Sistema de válvulas
4. sistema de control eléctrico

N. Sistema hidráulico

Proporcionar la energía principal para el funcionamiento de la línea de moldeo

Que consiste en

1. Estación hidráulica
2. Válvula y bloque de válvulas
3. Tanque de aceite
4. Sistema de control de temperatura del aceite
5. Calentador de aceite hidráulico
6. Juego completo de panel de control de válvulas.

O. Sistema de control electrónico

Para la operación automática de la línea de moldeo, y para la reparación y mantenimiento de la operación manual de enclavamiento y la operación de instalación sin enclavamiento

1. Siemens PLC, con pantalla táctil y red Ethernet, etc.
2. Interfaz hombre-computadora c
3. Placa de escala
4. Componentes eléctricos de baja tensión
5. Sistema de control PLC
6. Sistema de control remoto
